KLINGERtop-chem 高負荷墊圈

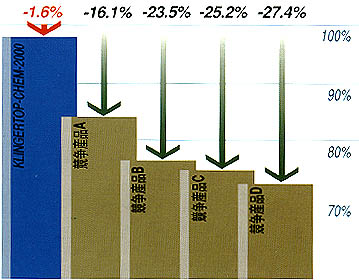

KLINGERtop-chem不但發揮出PTFE墊圈的優點，還能避免PTFE材料中常見的缺點。因此，用戶可將此類材料用於以前此等材料不適合的用途。用戶既可節省維修時間，又能改善設備的安全性。 以下圖表，列舉出KLINGERtop-chem-2000和競爭產品各自的負荷性能，進行對照，作為範例。在KLINGERtop-chem-2000中，不存在標準PTFE墊圈中典型的高鬆弛度。實驗結果顯示，在負荷為50MPa、溫度為攝氏200度的情況下，本材料的鬆弛率僅為百分之1.6，確保在嚴格條件下，螺栓壓力仍保持均勻。 另外兩種規格的材料，KLINGERtop-chem-2005和-2006，為標準應用提供了更為經濟的解決方案。這兩種材料的區別在於其各自的耐化學性：KLINGERtop-chem-2005特別適用於強酸的應用，而KLINGERtop-chem-2006則較適用於強鹼條件下的應用。

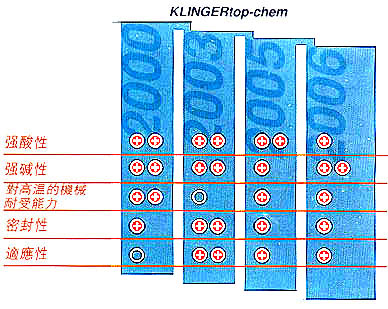

透過介紹KLINGERtop-chem系列材料的性質，列出四種材料各自的特性。 對於所有的PTFE應用，勻可從KLINGERtop-chem系列中，選擇一種合適的材料。 KLINGERtop-chem-2000 通用高負荷墊圈，適用範圍非法廣泛，包括化工行業、石油化工行業、造船業、化學品運輸船建造業等。由於其獨特的負荷特性，該材料可承受高溫、高壓，而且，該材料是唯一擁有《防火安全証書》的PTFE墊圈。在食品工業和製藥業，以及需要滿足TA-Luft(德國潔淨空氣條例)特別要求的行業，本品均是首選。 KLINGERtop-chem-2000在強酸、鹼度的應用中，均具備出色的抗化學力﹔在高溫情況下、它的機械應用亦具備出色的性能。 KLINGERtop-chem-2003 就介質而言，本系列產品之應用與KLINGERtop-chem-2000是可相容的。但是，KLINGERtop-chem-2003具備更強的壓縮性，即使表面負荷和溫度較低，亦可保持良好密封。 KLINGERtop-chem-2003在強酸、鹼度應用中，具備出色的化學物質耐受性能，在中、低溫度和負荷的情況下，亦具有良好機械性能。尤其值得一提的是，即使在表面負荷較低的情況下，其氣密性亦十份出色。(TA-Luft証書) KLINGERtop-chem-2005 KLINGERtop-chem-2005在強酸應用中，具備出色的化學物質耐受性能，在中、低溫度和負荷的情況下，亦具有良好機械性能。 就介質而言，本系列產品之應用接近KLINGERtop-chem-2000。對於要求較為寬鬆的情況下，本材料可作為成本較低的替代品。 KLINGERtop-chem-2006 KLINGERtop-chem-2006在強鹼應用中，具備出色的抗化學性能，在中、低溫度和負荷的情況下，亦具有良好機械性能。 KLINGERtop-chem-2006在鹼性條件下，性能最佳，廣泛適用於化學工業的應用。由於本材料不含色素，尤其適合用於食品和醫藥方面的應用。

用Klinger的方法測定穩定性

墊圈的負荷能力，可在正常溫度或高溫條件下，使用Klinger發展出的熱壓測試法進行測試。該方法與DIN 52913和BS 7531測定方法的不同之處是在整個測試過程中，墊圈的壓力均保持不變。因此，墊圈所處條件的嚴格程度大大加強。

墊圈厚度減底的結果，是以固定的壓力，並將溫度從攝氏23度加熱到250度後。以其與攝氏23度時來比較。

對墊圈的複雜要求

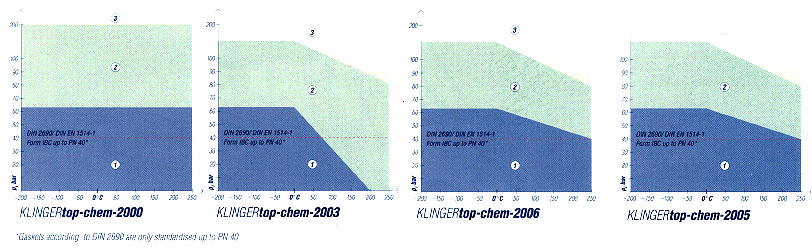

墊圈操作成功與否，取決於許多參數，一般用戶認為合適墊圈可根據高溫和壓力值來界定，他們認為這是材料的固定特性。可惜事實並非如此。某一應用所用墊圈的適用性，並不能單純根據最高溫度和壓力值來界定，因為這些極限值取決於諸多因素。

KLINGERtop-chem	2000	2003	2005	2006
參考厚度測定值,mm	1.5	2	1.5	1.5
密度,g/cm³	2.5	1.7	2	2.9
壓縮率ASTM F 36A,%	2	18	7	4
恢復率ASTM F 36A,%	55	40	35	40
應力鬆弛
DIN 52913, 16h, 50MPa, 300°c	35	-	-	-
DIN 52913, 16h, 30MPa, 150°c	30	13	25	18
Klinger冷/熱壓
23°c/50MPa,%	2	-	10	10
250°c/50MPa,%	5	-	30	40
23°c/25MPa,%	-	9	-	-
250°c/25MPa,%	-	38	-	-
密封性
DIN 3535/6, ml/min	0.5	0.1	0.2	0.1
DIN 28090-2, mg/s m	0.05	0.01	0.02	0.01
厚度/重量增加
硫酸, 100%: 18h/23°c,%	0.5/1	-/1	2/2	-
硝酸, 100%: 18h/23°c,%	1/2	-/5	2/7	2/7
氫氧化鈉, 33%,72h/110°c, %	5/5	-/2	-	12/24

許可/認證
BAM認證	具備	準備中	準備中	準備中
KTW計劃	具備	具備	準備中	準備中
DIN-DVGW許可	具備	具備	準備中	準備中
防火	具備	-	-	-
FDA合格證明	具備	具備	具備	具備
TA-Luft認證	具備	具備	-	-
Germanischer Lloyd	具備	具備	準備中	準備中
美國成本限制	具備	-	-	-
Registro Italiano Navale	具備	-	-	-
Det Norske Veritas AS	具備	-	-	-
標準尺寸 (其他尺寸可應要求提供)
薄片尺寸, mm	1400/1400	1300/1300	1400/1400	1300/1400
厚度, mm	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0
耐受性	厚度±10% , 長度±50mm, 闊度±50mm.

典型值

截至九八年七月止保留技術變更權利
