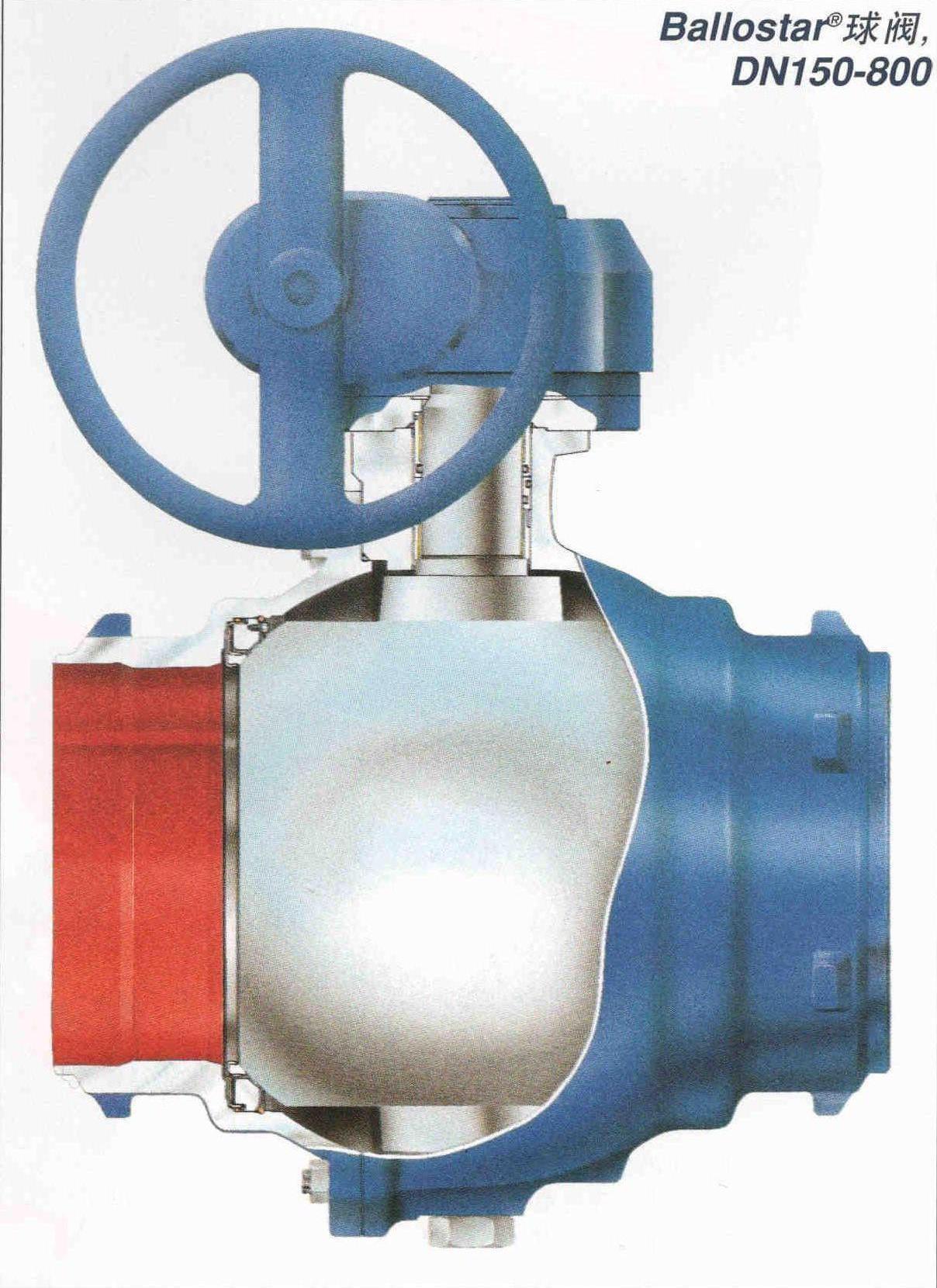

KHi
配上機械齒輪傳動 |
尺寸:直徑150至600毫米/6吋至24吋全孔
壓力規格:PN25/美國國家標準學會ANSIl50級
溫度:攝氏一40+180度
凸緣接駁符合德國工業標準DIN2544/美國國家標準學會ANSIBl6.5規格
鋼或抗酸鋼造 |
|
| 直徑至350毫米的亦有凸緣規格符合德國工業標準DlN2545及壓力規格達PN40的 |
 |
總長度符合國際標準組織規格ISO5752-R12 |
|

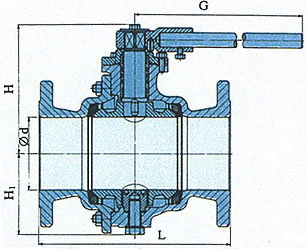

| 直徑 |
L |
H |
H1 |
A |
約重(千克)
不連傳動部份 |
| 150/6" |
394 |
468 |
166 |
300 |
85 |
| 200/8" |
457 |
581.5 |
218 |
350 |
150 |
| 250/10" |
533 |
642 |
260 |
400 |
220 |
| 300/12" |
610 |
651 |
290 |
350 |
380 |
| 350/14" |
686 |
742 |
353 |
350 |
580 |
| 400/16" |
762 |
969 |
370 |
800 |
800 |
| 500/20" |
914 |
870 |
464 |
350 |
1200 |
| 600/24" |
1067 |
974 |
528 |
350 |
1800 |
| 700/28" |
1245 |
1030 |
640 |
400 |
3100 |
|
|
|
KHSVi
配上機械齒輪傳動 |
尺寸：直徑150至600毫米
全孔
壓力規格：PN40
溫度：攝氏-40至+180度
尾端對頭焊接符合德國工業標準DIN3239-A
鋼造 |
|
 |
總長度：美國國家標準學會規格ANSI
B16.10，300級及英國標準BS2080 |
|

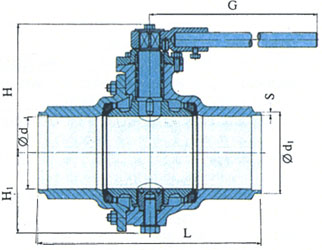

| 直徑 |
L |
H |
H1 |
A |
d1 |
s |
約重(千克)
不連傳動部份 |
| 150 |
457 |
468 |
166 |
300 |
168.3 |
6.65 |
68 |
| 200 |
521 |
581.5 |
218 |
350 |
219.1 |
8.05 |
130 |
| 250 |
559 |
642 |
260 |
400 |
273 |
8.50 |
200 |
| 300 |
635 |
651 |
290 |
350 |
323.9 |
9.45 |
355 |
| 350 |
762 |
742 |
353 |
350 |
355.6 |
10.8 |
555 |
| 400 |
838 |
969 |
370 |
800 |
406.4 |
10.2 |
760 |
| 500 |
991 |
870 |
464 |
350 |
508 |
16.0 |
1150 |
| 600 |
1143 |
974 |
528 |
350 |
610 |
17.5 |
1750 |
| 700 |
1346 |
1030 |
640 |
400 |
711 |
17.5 |
3000 |
|
|
